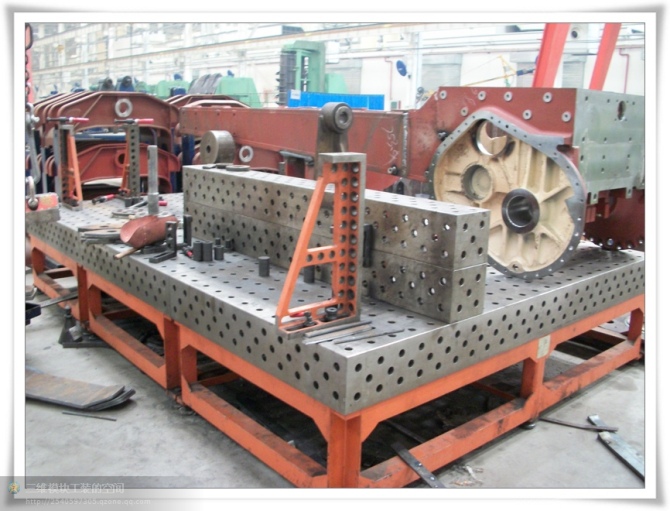

三維柔性焊接工裝夾具又稱三維柔性焊接平臺或三維柔性焊接工裝平臺，主要應用于汽車制造、新能源汽車制造、拖拉機、三輪農用車、聯合收割機、鋼結構等制造行業，對車身及箱體的焊接組裝工作，具有操作簡單，使用方便，對接精度高等優點，_地提高工作效率和降低勞動強度，節約成本，提高產成品競爭力。

三維柔性焊接工裝夾具的特點：

1、三維柔性焊接工裝夾具的經濟性

三維柔性焊接工裝夾具是一種可以自由組合的夾具，可適應不同的工件形狀，幾套工裝夾具系統_可以替代大量高成本的專用工裝夾具，使用該柔性工裝后，可以省去因產品變化而投入的專用工裝夾具的費用和時間。在多品種、多規格、個性化的汽車生產中，它的經濟性尤為明顯。國外有數據表明，9套以上專用焊接夾具的成本（我國5～6套）__過一套柔性?shī)A具工裝。目前我國汽車制造企業每年增加幾十套專用焊接夾具是很常見的，選用柔性?shī)A具的經濟性顯而易見。

2、三維柔性焊接工裝夾具的柔性化

三維柔性焊接工裝夾具可以在三維空間進行組合。標準化、模塊化夾具系統在安裝、調整和夾緊工件中_地體現了它的通用性功能，在大型工件的焊接上，該特點更加突出。柔性化的另一面體現在操作簡便，可以實現傻瓜式操作。在我公司工裝平臺和標準模塊上，所有以 12.5mm和25mm為倍數的尺寸均可直接找到，再配上少量的調整片，可以非常方便地準確定位。

3、三維柔性焊接工裝夾具的_性

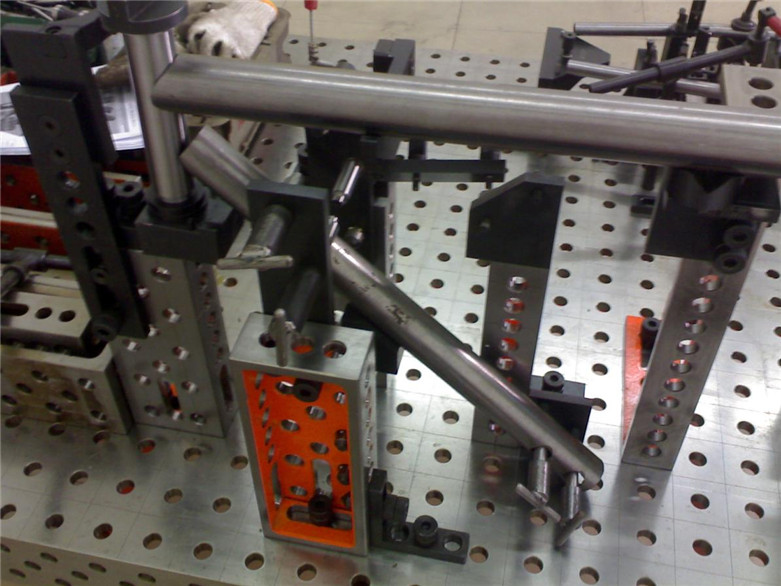

三維柔性焊接工裝夾具的所有模塊加工精度均較高，工作平臺在2000mm的范圍內確保定位孔的位置誤差在±0.1mm以內，_可以滿足焊接加工的需要。在裝配或焊接過程中，使用定位塊、連接塊、夾緊器和支撐塊，能夠?qū)ぜ定位，需要裝配或焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確，也可以很快被檢測出來，在初加工工序中便被消除。

4、三維柔性焊接工裝夾具的重復性

三維柔性焊接工裝夾具的所有模塊都使用CAD及Pro/E設計系統，可以非常簡便地對樣件進行模擬裝配，_的模塊尺寸能_裝配精度。

5、三維柔性焊接工裝夾具的耐用性

在工裝平臺和模塊結構設計中，充分考慮了使用剛性和強度的要求，每個標準的2000mm×1000mm的工作平臺載重量可達10t，并能_其重復定位和夾緊的精度。工裝平臺和模塊的表面經過特殊處理，使焊接時產生的飛濺不容易粘在其工作表面。定位件、支撐件和鎖緊銷表面經過淬火處理，使其不易磨損、經久耐用。

目前全世界使用三維柔性焊接工裝夾具的工廠有7000多家。作為定位和夾緊的裝配或焊接專用工裝，該產品已經成為鋼結構、基礎件以及_裝配或焊接件加工中_的環保型工具。

裝配、焊接焊件時，焊件所需的夾緊力，按性質可分為四類：類是在焊接及隨后的冷卻過程中，防止焊件發生焊接殘余變形所需的夾緊力;_類是為了減少或消除焊接殘余變形，焊前對焊件施以反變形所需的夾緊力;第三類是在焊件裝配時，為了_安裝精度，使各相鄰焊件相互緊貼，消除它們之間的裝配間隙所需的夾緊力，或者，根據圖樣要求，_給定間隙和位置所需的夾緊力;第四類是在具有翻轉或變位功能的夾具或臺具上，為了防止焊件翻轉變形時在重力作用下不致墜落或移位所需的夾緊力。

焊件所需夾緊力的確定方法，要隨焊接結構形成不同而異。所確定的夾緊力要適度，既不能過小而失去夾緊作用，又不能過大而使焊件在焊接過程中的餓拘束作用太強，以致出現焊接裂紋。因此在設計夾具時，應使夾緊機構的夾緊力能在_范圍內調節，這在氣動、液壓、彈性等夾緊機構中是不難實現的。

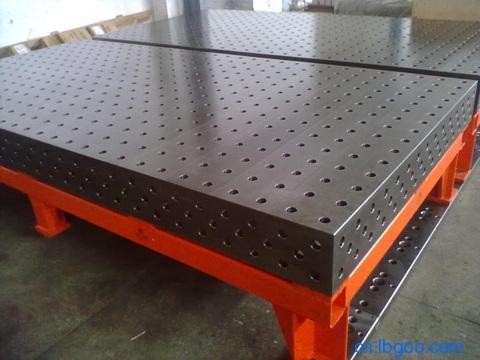

三維柔性焊接工裝夾具又稱三維柔性焊接平臺或三維柔性焊接工裝平臺母材采用高強度鑄鐵或_鋼板焊接，通過數控龍門銑床精密加工，實現工作面平面度達到國標1級標準，定位孔直徑及位置誤差控制在±0.1mm以內，精密量具企業攜技術與設備優勢傾情奉獻，為您提供量具級焊接組合工裝夾具，河北精工機床制造有限公司歡迎您的垂詢：17659715975
