劃線方箱是一種在機械零部件加工過程中對零部件進行劃線的主要輔助工具，以鑄鐵平板為基準面，配以劃線盤、劃針、高度尺等劃線工具，鑄鐵劃線方箱精度按照國標制作，具體規格及價格請咨詢劃線方箱廠家為準。
劃線方箱材質：HT200-250；
劃線方箱國標：JB/T12196-2015
劃線方箱規格及精度參數：
|
規格（ mm ） |
工作面的平面度 |
工作面的垂直度、平行度及 V 型槽對底面和側面的平行度 |
||||
|
精度等級（ um ） |
0 級 |
1 級 |
2 級 |
0 級 |
1 級 |
2 級 |
|
100*100*100 |
3.5 |
7 |
15 |
7 |
15 |
30 |
|
150*150*150 |
4 |
9 |
17 |
8 |
18 |
35 |
|
200*200*200 |
4.5 |
10 |
20 |
9 |
20 |
40 |
|
250*250*250 |
5 |
11 |
22 |
10 |
22 |
45 |
|
300*300*300 |
12 |
25 |
25 |
50 |
||
|
400*400*400 |
15 |
30 |
30 |
60 |
||
|
500*500*500 |
35 |
70 |
||||

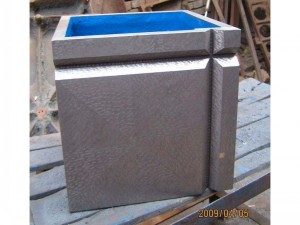

劃線方箱圖片：
劃線方箱廠家電話：17659715975
