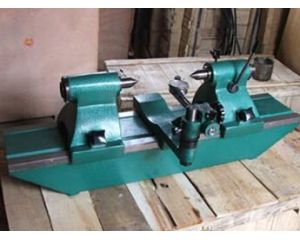

偏擺檢查儀

高精度偏擺檢查儀主要用于檢測軸類、盤類另件的徑向、圓跳動以及端面圓跳動，偏擺檢查儀產品設計新穎，美觀大方，精密度高操作極為利便。偏擺檢查儀是檢測回轉體各種跳動指標的_儀器。

產地：河北>滄州

供應商：河北精工機床制造有限公司

咨詢熱線：0317-4580234

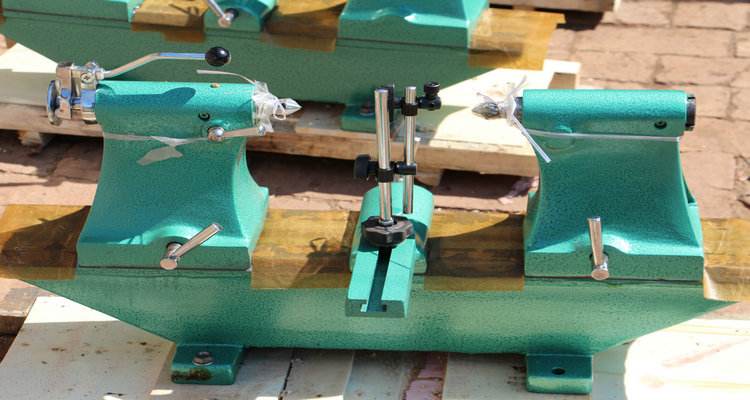

偏擺檢查儀詳細介紹

高精度偏擺檢查儀主要用于檢測軸類、盤類另件的徑向、圓跳動以及端面圓跳動，偏擺檢查儀產品設計新穎，美觀大方，精密度高操作極為利便。偏擺檢查儀是檢測回轉體各種跳動指標的_儀器。

偏擺檢查儀是由生鐵鑄造而成，毛坯經過兩次回火（時效處理）將鑄件種的應力消除90%以上，防止產品在使用中變形使精度誤差_出規定范圍。鑄件經過龍門刨床和導軌磨床加工后使用人工刮研達到_規定的精度，然后將尾座的導軌槽盒導軌座進行研磨配合刮研，使直線度控制在≤0.005、垂直精度≤0.003、平行精度≤0.01.偏擺儀所使用的頂針是錐面莫氏2號或者6號頂針。

偏擺檢查儀使用方法

擰緊偏心軸手把，先將固定頂針座在儀座上固定。按被測零件長度將活動頂針座固定在合適的位置。壓下球頭手柄，裝入零件，用兩頂針頂住零件中心孔。擰緊緊固手把，將頂針固定。將活動表座放在放在所需位置。配合百分麥（千分麥）即可進行檢測工作。

1、莫氏2號頂針60°錐面對莫氏錐的徑向圓跳動≤0.005mm

2、頂針軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm

3、被測零件直徑5-270mm

4、測量長度300mm、500mm、1000mm、1500mm、2000mm、2500

偏擺檢查儀詳細參數

規格	中心高	測量直徑	精度
規格	中心高	測量直徑	平行方向μ m	垂直方向μ m
300	170	≤270	≤ 8	≤ 5
300	250	≤450	≤ 8	≤ 5
300	300	≤550	≤8	≤5
500	170	≤270	≤ 8	≤ 5
500	250	≤450	≤ 8	≤ 5
500	300	≤550	≤8	≤5
1000	170	≤270	≤ 10	≤ 8
1000	250	≤450	≤ 10	≤ 8
1000	300	≤550	≤10	≤8
1500	230	≤400	≤16	≤15
2000	230	≤400	≤30	≤20
